저에게는 숨겨진 어두운 비밀이 있습니다. 저는 물건을 콘크리트에 고정하는 것을 즐깁니다. 이상한 중독입니다. 나는 대학에서 그것을 시작했습니다. 선택할 수 있는 다양한 종류의 콘크리트 앵커가 있지만 저는 더 무거운 재료를 선호하여 작은 플라스틱 앵커를 우회했습니다. 1/2-인치 이상의 납 차폐물로 콘크리트 패드에 수톤짜리 야외 조각품을 볼트로 고정합니다. 나는 곧 소매 앵커로 전환했습니다. 나는 결국 웨지 앵커로 전환했습니다. 빨간 머리, 알고 있는 사람들을 위해. 나는 나 자신이 자랑스럽지 않다. 35년 만에 그 버릇을 고치려고 노력했지만 불가능했다. 나는 나 자신을 멈출 수 없다. 잘만 하면 너무 재밌어요.
콘크리트 앵커를 잘못 사용하면 매우 실망스러운 경험을 하게 될 것입니다. 파워 악기에 심각한 신체적 상해를 입힐 가능성이 있습니다(비속어를 많이 말하는 동안 악기를 가장 가까운 호수에 던지고 싶을 수 있음). 각 앵커는 고유한 방식으로 설치되며 각각의 편심도 있습니다. 어떤 경우에 어떤 것을 사용해야 할지 모르겠다면 실망스러울 수 있습니다. 이 포스팅으로 오해가 풀렸으면 좋겠습니다.
콘크리트 앵커의 종류
가장 강력한 앵커링 시스템은 2액형 에폭시로 설치되는 수지 기반 앵커를 사용합니다. 이들은 산업 및 상업 프로젝트에서 가장 일반적으로 볼 수 있으며 건축가 또는 엔지니어가 지정하지 않는 한 매일 사용하기에는 너무 비싸거나 너무 전문적입니다. 일부 앵커에는 특정 토크 임계값에서 스냅되는 볼트 헤드가 있습니다. 그들은 앵커에 적용되는 정확한 토크를 보여주기 위해 나사산이 있는 볼트와 플랜지를 남깁니다. 이것들은 마찬가지로 엄청나게 비싸고 극도로 미세한 공차와 완전한 안전을 요구하는 작업을 위해 예약되어 있습니다. 긴 경간 교량이나 원자력 발전소를 고려하십시오. 변기 시트에 600달러를 지불하는 회사에서 일하지 않는 사람들은 종종 다음과 같은 종류의 콘크리트 앵커를 사용합니다.

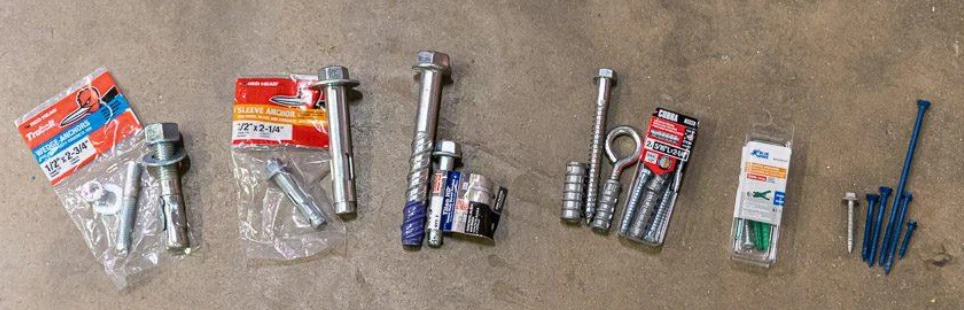

콘크리트 앵커의 일반적인 형태 선택. 웨지 앵커, 슬리브 앵커, 대구경 콘크리트 앵커, 리드 쉴드, 플라스틱 앵커 및 탭콘이 이러한 예입니다(콘크리트 나사).
슬리브 앵커 및 웨지 앵커
웨지 앵커와 슬리브 앵커는 상당한 양의 무게를 지탱할 수 있는 훌륭한 유형의 콘크리트 앵커입니다. 인발 및 전단력 강도를 제공합니다. 콘크리트에 가해지는 침/쐐기 힘 때문에 콘크리트 가장자리에 3인치 이상 가까이 닿지 않도록 하십시오. 그렇게 하면 슬래브 조각이 깨질 위험이 있습니다. 웨지 앵커는 두 앵커 중 가장 강도가 높으며 제가 가장 선호하는 앵커입니다.

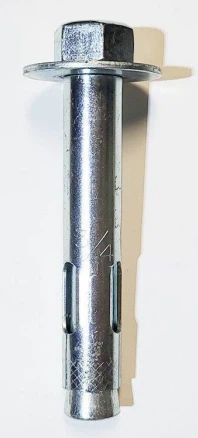

슬리브 앵커 웨지 앵커
웨지 및 슬리브 콘크리트 앵커 설치 방법 – 드릴링

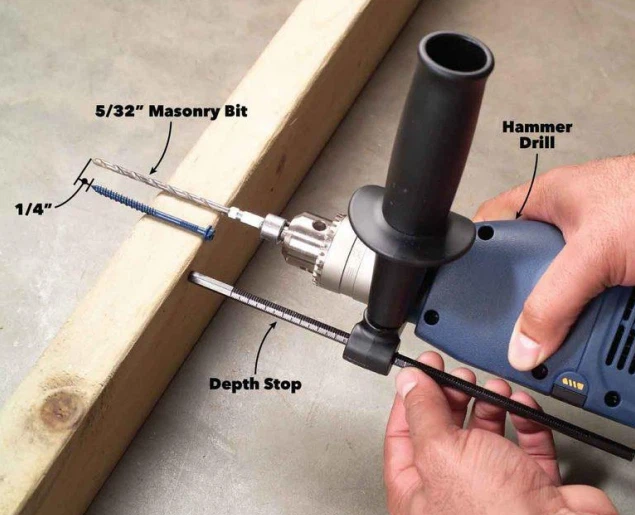

웨지 및 슬리브 앵커는 모두 동일한 방식으로 설치됩니다. 함마드릴 또는 회전함마드릴을 이용하여 적당한 크기의 구멍을 뚫은 후 앵커를 삽입한다. 제자리에 망치질하십시오. 나중에 자세히 설명합니다. 구멍 직경은 일반적으로 상자와 앵커 자체에 언급되어 있습니다. 앵커보다 최소 1/4인치 더 깊게 구멍을 뚫어야 합니다.
템플릿으로 사용하여 베이스를 최대한 많이 뚫습니다. 구멍을 표시하지 마십시오. 대신 베이스를 치우고 앵커를 배치한 다음 베이스를 앵커에 떨어뜨리십시오. 조금만 부딪혀도 나사산이 뒤틀리고 앵커가 손상될 수 있기 때문에 재난을 요구하는 것입니다. 그런 다음 새 구멍과 앵커로 작업을 반복해야 합니다.

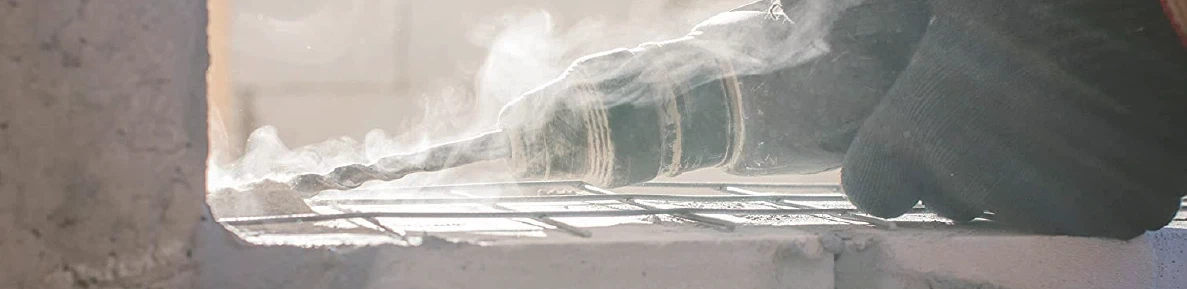

앵커를 설치하기 전에 콘크리트 먼지를 제거하는 것이 중요합니다. 먼지는 구멍의 크기를 변경하고 일부 앵커가 제대로 맞지 않을 수 있습니다. 윤활제로 먼지는 앵커 제거를 돕습니다. 나는 송풍기 전구를 사용하는 것을 즐깁니다. 집진기를 사용하는 경우 OSHA 표 1 준수를 위해 HEPA 필터가 필요합니다.
앵커 운전
구멍을 뚫고 앵커를 끝까지 삽입한 후 앵커의 크기에 따라 망치나 작은 큰 망치를 사용하여 앵커를 끝까지 박습니다. 여기서 각별한 주의를 기울이십시오. 아래 사진을 살펴보십시오. 콘크리트 웨지 및 슬리브 앵커는 두 가지 범주로 분류됩니다. 고품질 프리미엄 브랜드에는 망치질 시 나사산 변형을 방지하기 위해 볼트 상단에 추가 금속이 포함되어 있습니다. 저렴한 앵커의 너트를 뒤로 빼서 볼트 끝을 망치지 않도록 합니다. 나사산을 망치로 두드리는 대신 너트를 망치로 두드려야 합니다(맨 오른쪽 사진 참조). 그럼에도 불구하고 과도한 힘을 가하지 마십시오.

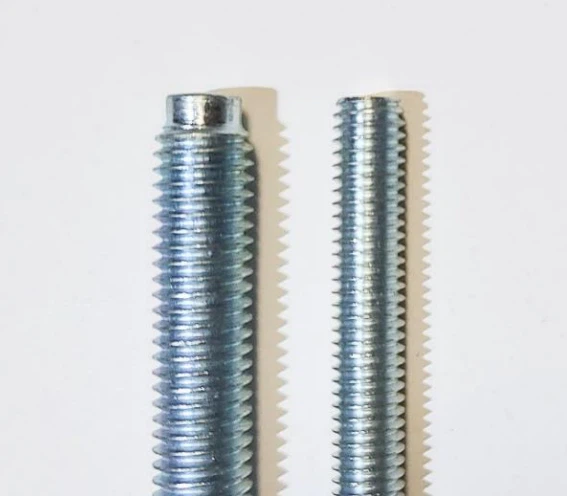

다양한 종류의 앵커가 있습니다. 좌측은 퀄리티가 아주 좋습니다
그것은 당신이 그것을 몰 때 실이 변형되는 것을 막는 데 도움이 될 것입니다.
고품질 앵커를 망치로 고정하면
이것이 너트를 배치하는 방법입니다.
오른쪽 앵커에 너트를 배치하여
나사산이 아닌 너트에 망치질.
Anchor에서 운전하는 것은 구멍을 만든 후에 단순히 망치질하는 것보다 훨씬 더 많은 것을 수반합니다.
볼트 끝이 버섯 모양이 되지 않도록 주의하십시오.
비틀면 실이 묶이게 되어 앵커가 확장되지 않고 구멍에서 회전하게 됩니다.
웨지 및 슬리브 앵커는 제거할 수 없습니다. 대신 그라인더나 왕복 톱으로 제거해야 합니다. 각 조각품은 쐐기 앵커가 있는 콘크리트 패드에 고정됩니다. 6-인치 두께의 콘크리트 패드를 뚫어 새 조각품을 잘라내는 대신 설치했습니다.
콘크리트 앵커의 너트를 조입니다.
이전 조형물을 제거한 후, 우리는 단순히 망치로 튀어나온 앵커를 두드려 콘크리트 표면과 평평하게 만들었습니다. 새 조각품을 배치할 수 있도록 패드가 즉시 준비됩니다. 패드를 뚫으면 물이 빠져나갈 수 있습니다. 그렇지 않으면 구멍의 물이 얼고 팽창하여 패드가 부서질 수 있습니다. 콘크리트 앵커 삽입을 마쳤으면 너트를 조입니다. 좁은 위치에 들어가려면 소켓 세트 또는 래칫형 개방형 렌치를 사용하십시오. 더 큰 3/4-인치 또는 1 1/8-인치 볼트 헤드가 있는 앵커를 설치할 때 시간을 절약하려면 무선 임팩트 렌치에 투자하십시오. 이렇게 하면 콘크리트 앵커를 조이는 과정이 상당히 빨라집니다.
대구경 콘크리트 앵커

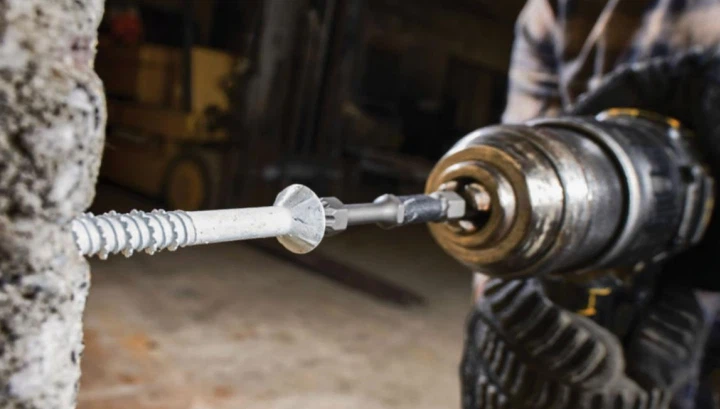

직경이 큰 콘크리트 앵커는 다른 유형의 콘크리트 앵커에 비해 몇 가지 중요한 이점이 있습니다. 새로 뚫은 구멍에 들어가는 한 중요하지 않은 실내 작업에서 콘크리트 나사를 재사용했습니다. 팽창하지 않기 때문에 직경이 큰 콘크리트 앵커는 웨지 앵커보다 콘크리트 가장자리에 더 가까이 다가갈 수 있습니다. 직경이 큰 콘크리트 앵커는 웨지 또는 슬리브 앵커보다 20% 더 강합니다. 그들은 확실히 빠르게 설치합니다. 수공구를 사용하여 설치할 수 없습니다(아마도 Incredible Hulk가 할 수 있음). 올바른 크기의 구멍을 뚫은 후 임팩트 렌치로 이 거대한 콘크리트 앵커를 삽입합니다.
직경이 큰 3/4-인치 x 8-인치 콘크리트 앵커.
플라스틱 앵커 및 래그 실드(납 실드)
래그 실드(납 실드라고도 함)와 플라스틱 앵커는 동일한 방식으로 작동합니다. 적절한 크기의 구멍을 뚫고 앵커를 삽입한 다음 나사로 조입니다. 이것은 경량 앵커링에 가장 적합합니다. 이것은 특히 플라스틱 앵커에 해당되며 더 높은 인발 강도가 필요한 콘크리트에는 권장하지 않습니다. 플라스틱 콘크리트 앵커는 앵커 크기에 따라 30~50파운드 무게의 가벼운 물체에 적합합니다.
납 실드는 유용하지만 웨지 및 슬리브 앵커의 사용 용이성으로 인해 사용이 감소했습니다. 후자는 훨씬 더 견고하게 고정되며 종종 설치 및 작동이 더 쉽습니다. 그러나 납 차폐는 한 가지 분명한 이점을 제공합니다. 납 실드가 있는 래그 볼트를 사용해야 합니다. 래그와 동일한 나사산이 있는 나사 눈(나사 아이볼트)도 사용할 수 있습니다. 납 보호막은 이를 수행할 수 있는 유일한 콘크리트 앵커입니다. 나사 눈이 너무 조이면 건설용 드라이버를 사용하여 돌립니다.
콘크리트 나사
닻이 역사의 흐름을 바꿔놓았다고 해도 과언이 아니다. 나의 첫 직장은 벽돌 벽으로 된 미술관이었고, 한두 달에 한두 번 전시회를 걸어야 했습니다. 구멍을 뚫고 플라스틱 앵커를 설치하는 것은 큰 고통이었습니다. 나는 특히 아래에 표시된 것과 같은 설치 키트를 사용하여 당시 앵커에 대해 무엇이든 제공했을 것입니다. 플라스틱 앵커는 우리가 전시회를 제거했을 때 벽의 외관을 개선하는 데 거의 도움이 되지 않았으며 벽에 작은 색상의 원만 남았습니다. 화약식 패스너는 상표명인 Ramsets로도 알려져 있습니다. 사전 드릴링이 필요하지 않다는 점에서 앵커 중에서 독특합니다. 대신 그들은 22구경 저속 화약 장약을 사용하여 나무나 금속을 통해 콘크리트에 특별히 경화된 못을 박습니다. 그것들은 빠르지만 못 주위의 콘크리트를 터뜨려 못에 붙이려고 했던 보드를 움직일 가능성이 있습니다. 나는 콘크리트 블록 벽과 쐐기 앵커에 사용하는 것을 선호합니다.
토글 볼트: 콘크리트 앵커의 과소평가된 유형
콘크리트 블록과 관련하여 토글 볼트는 가장 일반적으로 사용되는 앵커 중 하나입니다. 그들은 콘크리트 블록의 중공을 이용합니다. 앵커의 날개를 함께 꽉 쥐고 최대한 작게 접습니다. 날개가 통과할 수 있을 만큼 큰 구멍을 뚫습니다. 다음으로 날개를 속이 빈 구멍에 삽입하면 날개가 튀어나와 열립니다. 날개가 잡을 때까지 볼트를 뒤로 당긴 다음 조입니다. 토글 볼트는 매우 강력한 앵커입니다. 아래 샷에서는 앵커에 로프를 연결할 수 있도록 제공된 볼트를 아이 볼트로 교체했습니다.
볼트를 오른쪽으로 돌립니다.

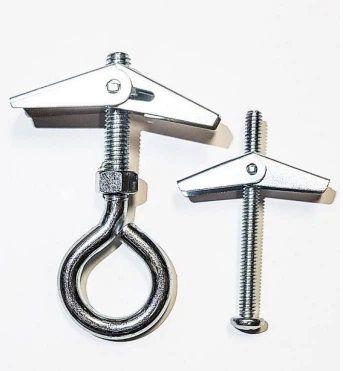

왼쪽의 볼트를 아이 볼트로 교체했습니다.

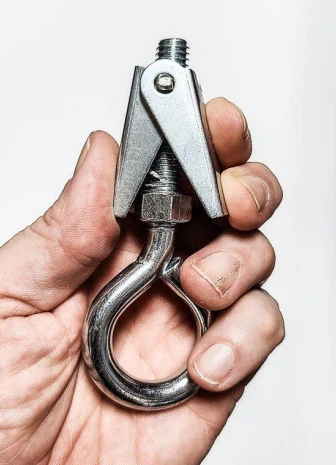

구멍에 맞도록 날개를 함께 조입니다.
날개가 펼쳐진 "통과" 토글 볼트.

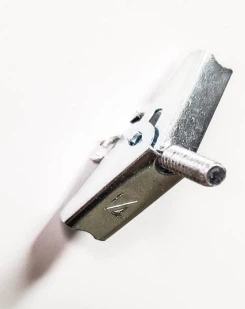

1/4은 볼트 직경을 나타냅니다.
다양한 유형의 콘크리트 앵커 설치용 도구

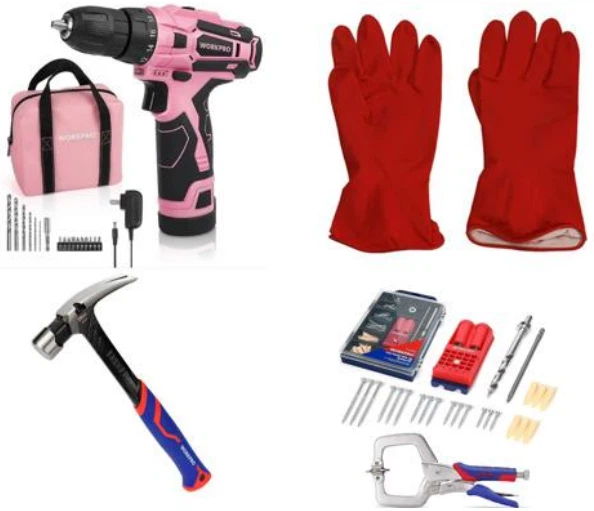

기본 콘크리트 앵커 키트 직경이 최대 5/16-인치인 앵커와 함께 사용하기 위한 것입니다.
• 무선 해머 드릴
• 벽돌 비트
• 망치
• 조정 가능한 렌치
• PPE(장갑)
프로 콘크리트 앵커 설치 키트 - 탭콘 및 3/4-인치 앵커에 적합
• HEPA 집진기가 내장된 로터리 해머 드릴
• SDS Plus용 비트
• Tapcon SDS Plus 부품 및 설치 키트(미표시)
• HEPA 진공청소기(사진 없음)
• 3~4-파운드 엔지니어링 해머
• 건설용 드라이버
• 건설용 소켓 핸들과 임팩트 소켓이 있는 임팩트 렌치
• 필요한 경우 설치 후 잎 송풍기를 사용하여 표면을 청소하십시오(청력 보호 장치, 눈 보호 장치 및 방진 마스크).
내 결론
다양한 콘크리트 앵커를 보여드렸습니다. 해머 드라이브 앵커, 접착 앵커 및 에폭시 앵커와 같은 더 많은 앵커가 있습니다. 대부분의 주거용 건설 현장에는 이 기사에서 설명한 것이 있습니다. 다른 것들은 더 큰 상업 또는 산업 지역에 도입될 수 있습니다. 나는 수년에 걸쳐 다양한 이유로 이들 각각을 사용해 왔으며 각각 목적이 있습니다. 모든 유형의 콘크리트 앵커는 올바른 도구를 사용하여 비교적 간단하게 설치할 수 있습니다. 즐거운 시간 보내세요! 나는 그렇게 할 것이라고 확신합니다.
